Plattformlift V10:

Senkrechtlift mit geschlossenem Schacht

Senkrechtlift mit geschlossenem Schacht

Bis zu 16 Meter Hubhöhe können mit diesem Senkrechtaufzug überwunden werden. Der geschlossene Schacht – auch mit Kabine möglich – bietet die notwendige Sicherheit. Bei einer Hubhöhe bis zu vier Meter darf der obere Schacht auch offen sein, zum Beispiel wenn der obere Ausgang auf eine offene Wohnebene (Loft) führt.


Eine wesentliche Stärke dieses Liftes liegt in seiner Anpassbarkeit an die unterschiedlichsten Gegebenheiten und Wünsche der Benutzer

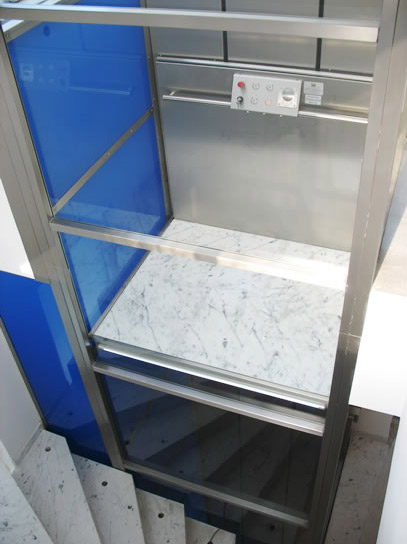

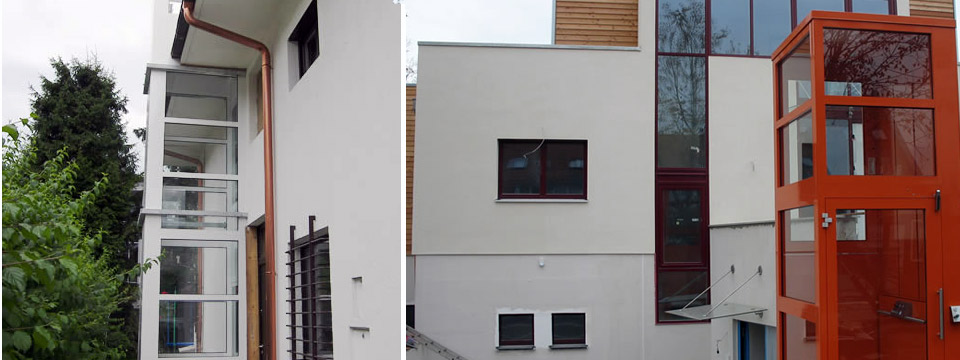

Die Ausführung dieser Senkrechtaufzüge kann innen oder außen erfolgen, im Mauerschacht oder im formschönen Schachtgehäuse. Egal ob der Aufzug mit Marmorboden für die Plattform sowie Edelstahlschacht kombiniert mit farbiger Verglasung ausgeführt werden soll oder an die baulichen Gegebenheiten historischer Gebäude angepasst werden muss: Mit dem V10 Senkrechtlift lassen sich viele Lösungen realisieren.

Mehrere Haltestellen, Sondermaße, automatische Türantriebe oder wärmeisolierte Türen sind Wünsche, die mit dem Senkrechtlicht V10 realisiert werden können.

Plattformgrößen des Senkrechtliftes V10

Variable Plattformgrößen mit einer Breite von 900 bis 1000 mm und einer Länge von 1300 bis 1400 mm liegen im Standardbereich. Daneben sind viele Sondergrößen möglich, um den Gegebenheiten vor Ort Rechnung zu tragen.

Technische Daten Plattformlifte V10

Standardplattformgröße 1000 x 1400 oder 1100 x 1400 mm, Sondergröße auf Anfrage.
Tragfähigkeit 385 kg
Förderhöhe Variabel bis 18 Meter
Geschwindigkeit max 0,15 m/sec oder 9 m/min
Antrieb Doppel-Kettenradantrieb mit elektromagnetischer Federkraftbremse
Elektroanschluss 1-phasig, 230 V
Antriebsmotor 1,5 kW
Steuerung Totmannsteuerung mit Schlüsselhalter auf der Plattform, Selbsthaltung bei den Außenrufstellen, SPS-Steuerung mit Frequenzumrichter für Sanftlanlauf und Sanftstopp
Absturzsicherung Keilfangvorrichtung auf Fangschiene 40/40/4, baumustergeprüft
Geschwindigkeitbegrenzer baumustergeprüft
Absicherung von Einzugstellen Mittels Abschaltleisten
Schaftausführung Schacht oben offen oder geschlossen, Schachtgerüst aus Aluminiumsystemprofilen, Verkleidung aus VSG-Glas oder Paneelen wahlweise im bauseitigem Schacht.
Türen Drehflügeltüren manuell, selbstschließend oder mit automatischen Antrieb (optional)
Schachtgrube 120 mm
Oberfläche RAL pulverbeschichtet oder in Edelstahl
Optionen Wärmeisolierte Türen, Elektrische Notabsenkung, Klappsitz auf Plattform
