KL10 – der Kabinenlift für den Mauerschacht
Die ökonomische Kabinenlift-Lösung für bestehende oder neuerrichtete Mauerschächte
Bis zu 18 Meter Hubhöhe baumustergeprüft , mit bis zu 8 Ausstiegsstellen.

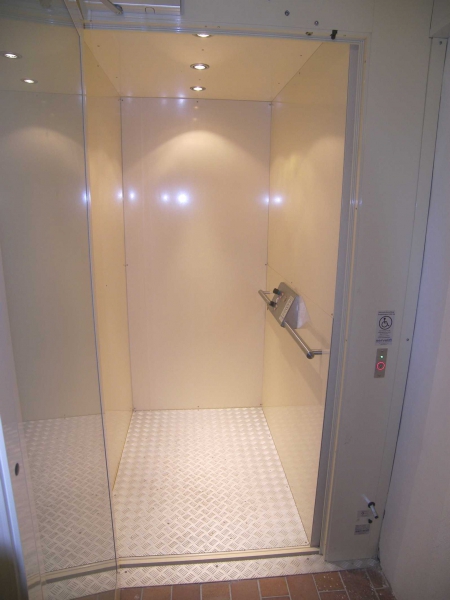

Die dreiseitig ( oder zweiseitig) geschlossene Kabine ohne mitfahrende Türe kann entweder von einer Seite betreten werden, oder als Durchlader oder über-Eck-Zustieg gestaltet werden.

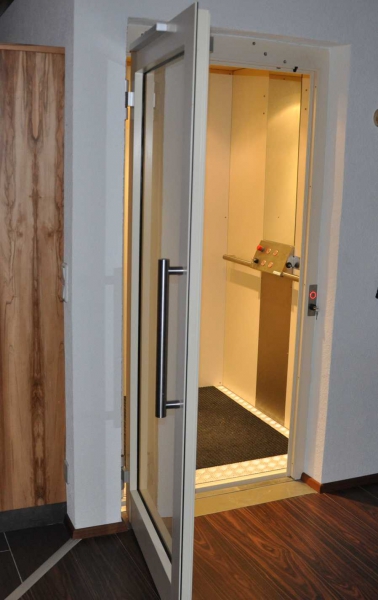

Die gesicherten Zugangstüren werden entweder in bestehende Türausbrüche eingesetzt oder können an einer offenen Schachtseite in eine durchgehende Aliminium/Glas Schachtwand eingebaut werden.
Technische Daten Plattformlifte PL30
| Kabinengröße | 1000x1400x2100 oder 1100x1400x2100mm, Sondergrößen auf Anfrage |
| Tragfähigkeit | 385 kg |
| Förderhöhe | Variabel bis 18 Meter |
| Geschwindigkeit | max 0,15 m/sec oder 9 m/min |
| Antrieb | Doppel-Kettenradantrieb mit elektromagnetischer Federkraftbremse |
| Elektroanschluss | 1-phasig, 230 V |
| Antriebsmotor | 1,5 kW |
| Steuerung | Totmannsteuerung mit Schlüsselschalter auf Plattform und Selbsthaltung bei Rufstellen SPS-Steuerung mit Frequenzumrichter für Sanftanlauf und Sanftstopp |
| Absturzsicherung | Keilfangvorrichtung auf Fangschiene 40/40/4, baumustergeprüft |
| Geschwindigkeitbegrenzer | baumustergeprüft |
| Notabsenkung | batteriegepuffert bei Stromausfall |
| Notruftelefon | selbstwählend |
| Absicherung von Einzugstellen | bei offener Kabinenseite mittels Abschaltleisten |

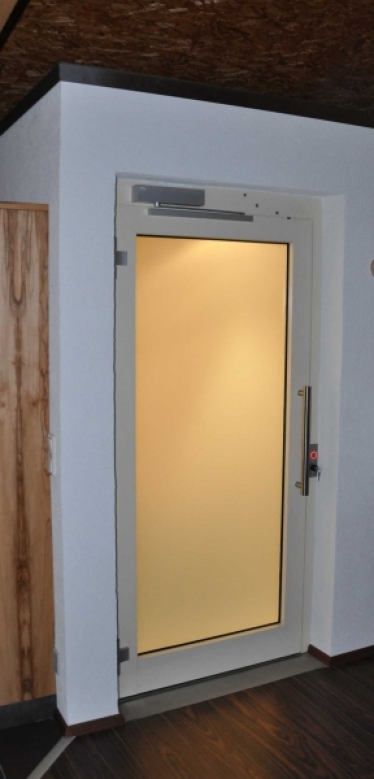

| Schachttüren | Drehflügeltüren manuell oder mit automatischem Antrieb (optional) mit großflächiger VSG-Verglasung (optional satiniert) |
| Fahrkorb | 2,1m hoher, dreiseitig geschlossener Fahrkorb aus pulverbeschichteten Aluminiumpaneelen oder Edelstahl |
| Schachtgrube | 120 mm |
| Oberfläche | RAL pulverbeschichtet oder Edelstahl |
| Optionen | Klappsitz , Funkfernbedienung, elektrische Türantriebe, GSM-Modul für Notruftelefon, |
KL30 Kabinenlift
der Kabinenlift für den Mauerschacht
Besonderheiten & Vorteile des KL30
Die dreiseitig (oder zweiseitig) geschlossene Kabine ohne mitfahrende Türe kann entweder von einer Seite betreten werden, oder als Durchlader beziehungsweise über-Eck-Zustieg gestaltet werden.
Die gesicherten Zugangstüren werden entweder in bestehende Türausbrüche eingesetzt oder können an einer offenen Schachtseite in eine durchgehende Aliminium/Glas Schachtwand eingebaut werden.
- Bis zu 18 Meter Hubhöhe baumustergeprüft, mit bis zu acht Ausstiegsstellen.
